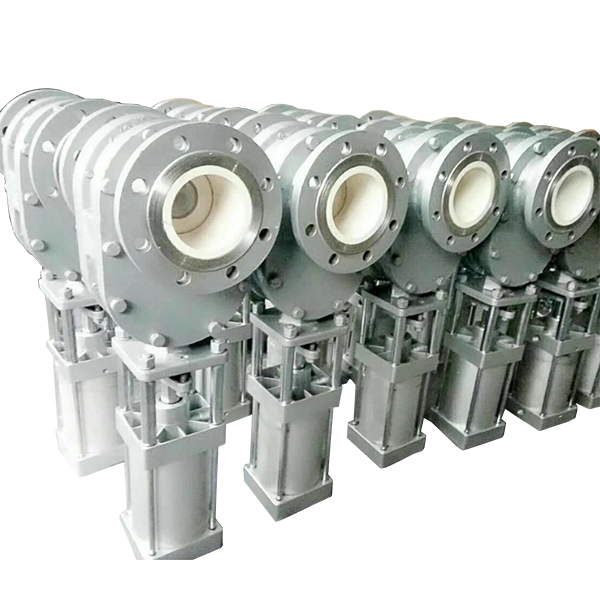

氣動陶瓷雙閘板閥
當前位置: 首頁> 產品展示> 氣動陶瓷雙閘板閥氣動陶瓷雙閘板閥
關注次數:? ? ? ? 發布時間:2020-10-28
氣動陶瓷雙閘板閥的工作原理:當從上進風口引入空氣源時,閥桿向下移動閥板,然后閥關閉。當通過下部進氣口引入空氣源時,氣門桿向上驅動氣門板,氣門打開。彈簧施加在閥板和閥座之間。通過用彈簧的力將閥板不斷地壓靠在閥座上以密封閥并上下移動閥板,可以校正閥零件的熱膨脹和收縮并克服背壓變化對密封的影響。但是,這可以防止顆粒介質進入兩個密封表面之間。在打開和關閉過程中,閥板可以旋轉以在密封表面之間拋光。而且,由于閥體相對于通道是偏心的,因此當打開和關閉材料時會(huì )產生渦流,并且所形成材料的渦流會(huì )清潔閥本身。所有這些特性確保該閥具有長壽命并確保系統安全運行。
氣動陶瓷雙閘板閥主要用于干粉物料的入口,排放和運輸管道,并用于關閉和連接介質通道。它用作排氣閥,平衡閥,排氣閥和倉庫泵的排氣閥??捎米鞴艿狼袚Q閥或儲灰除灰閥,具有優良的密封性能,啟動負荷小,除塵少,積灰少,耐磨性好,壽命長。氣動陶瓷雙閘板閥通常采用法蘭連接,可以分為手動和電動兩種模式。
氣動陶瓷雙閘板閥的使用范圍如下。
1、電廠除灰-干式除灰系統;
2、干粉礦粉的選礦和運輸;
3、水泥工業-干粉礦的運輸和排放;
4、面粉廠面粉運輸管道。
5、用于運輸其他高磨損介質,例如粉末和小的固體顆粒。由于這些工業和采礦介質通常包含諸如硬顆粒和纖維污漬之類的物體,因此該閥可用作管道系統的打開和關閉裝置。
氣動陶瓷雙閘板閥門型號規格
型號 | 公稱壓力(MPa) | 試驗壓力(MPa) | 工作溫度(℃) | 適用介質 | |
強度(水) | 密封(水) | ||||
Z45T-10 | 1.0 | 1.5 | 1.1 | ≤120 | 蒸汽、水 |
Z45W-10 | ≤100 | 油品、煤氣 |
氣動陶瓷雙閘板閥的性能特點:
1、氣動陶瓷雙閘閥主要用于火電廠的氣動自動除灰系統。
2、特別適用于嚴格要求自動打開和關閉程序的閥門位置,例如干灰風泵的入口和出口以及氣動天平的入口和出口。
3、根據您的要求,我們可以接受以下控制方法:
a)現場手動氣壓:手動氣壓裝置利用壓縮空氣的動能來操作手動閥,直接實現現場手動開啟和關閉。
b)集中控制系統:閥門本身的控制設備可以接受集中控制系統提供的220V電壓控制信號進行遠程控制。
c)PLC或DCS系統:閥門可以接受來自PLC或DCS系統的4-20mA電流。該信號提供自動控制。
